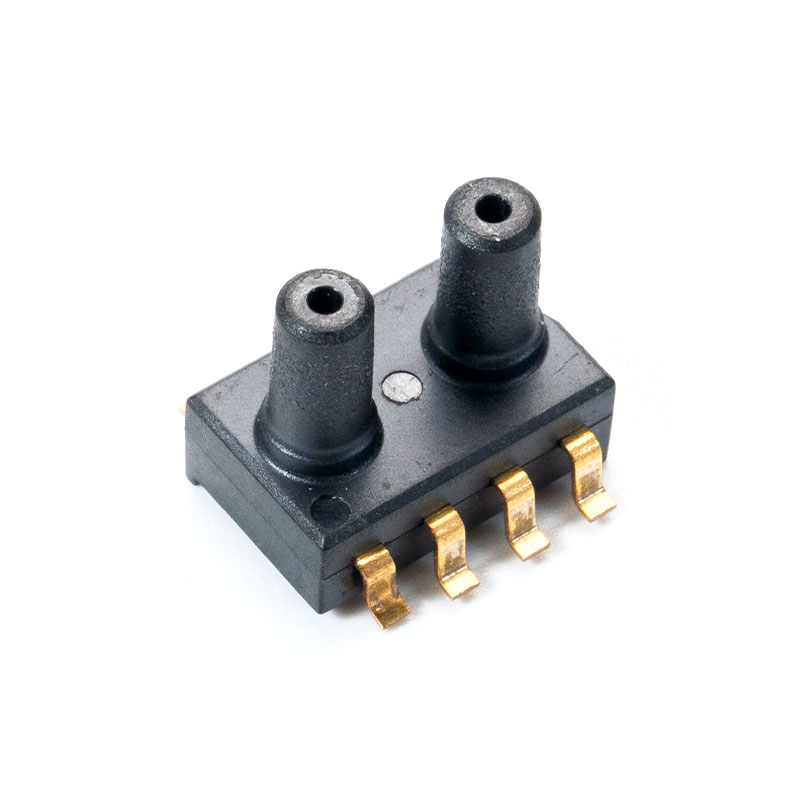

DPT-R8 Impetus sensorem pro industriae-Wuxi Mems Tech Co., Ltd.

DPT-R8 Impetus sensorem pro industriae

Introductio
Argumentum huius documenti est propriae functionis notae pressionis differentialis transmissi in Honeywell ABP pressionis sensoris seriei, cum RS-485 interface cum protocollo RTU constructo in MODBUS et 010V analogo output.
IUDICIUM: Priusquam unitas incipias, quaeso lege documenti huius contentum.

Munera
Mensurae differentialis pressura (range secundum usum sensorem)
Analogia intentionis output 0-10 [V] (proportio pressionis differentiae)
Output range configuratione
Mensuratio temporis constante configuratione
Sensorem offset functione zeroing
DUXERIT status unitatis indicium
Vide interface RS-485 (lectio valorum mensurarum, setup parametris operandi)
MODBUS RTU protocol
DUPLEX modus communicationis in DIMIDIUM
Hardware configurable address (1-31)

Characteres
Munus fundamentalis de DPC6000_RSV est metiendis valoribus differentialibus. Valores ab Honeywell ABP mensurati seriei sensori integrati, deinde in microcontroller reputatae et averaged, praesto sunt in memoria eius (in REGISTERS TENURA) secundum modum MODBUS. Lectio registri perficitur per munus protocollum MODBUS missum ab Vide interface RS-485. Libri etiam informationes continent de nunc ambitus (configurable) mensurae, tempus constante (etiam configurabile) et recipis pressionis ad latitudinem pertinentium. Signa sicut nullum sensorem, extensionem mensurae exceditur, transfusor occupatus in calibrationibus cinguli, etiam per regestis status implentur.

Cognitio
1 hPa == 100 Pa ==1 mbar
1 inH₂O ==249.089 Pa

Tabula geographica registrorum

Tabula registrorum:

Regist er no.	Values	Descriptio
1	-999-9999	Pressura differentialis (terminationis range mensurae) [Pa] (1 = I Pa） cum signo
2	0-1000	Differentialis pressura ad range -1 = 0.1%; M = C%
3	0/1/2/3	Status log（0: "SENSOR OK", 1: "ONS", 2" ONERO", 3: "nullus SENSOR" ()
4	1234	Password log
5	1/2/3	Mandatum log
6	sicut per mandatum mensam	Parameter log
7	0/1	TAU tempus constant（0: 0.8s; 1: 4.0s）
8	0/1/2/3/4/5/6	Rhoncus mensuræ (secundum mensam mensuræ iugis)
9	-999-9999	Transfusor offset (informativus) [Pa] (1 = I Pa） with sign
10	-999-9999	Minoris pretii mensurae (informativum) [Pa] (1 = I Pa） cum signo
11	-999-9999	Valor superior mensurae range (informativus) [Pa] （1 = 1 Pa）with sign
12	0/1	Offset calibration (zeroing) status (0: non activae; I: in progressu)
13	0-65535	Contra rectam tabulas
14	0-65535	Exceptio contra
15	0-65535	CRC error contra
16	0-65535	Byte error contra
17	0-65535	Oratio contra errorem

(*) " SENSOR OK " "ONUS" - modum exceditur inferior;
"ONLOAD" - exceditur modus superior; NIHIL SENSOR — Sensus deest;

Mandatum mensae:

Comm et n.	Munus	Parameter
1	Set machinam electronica	1-247 (1-default value
2	Set tradenda rate	96-9600 b/s (default pretii) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	pari paro	0- PARS NO; nulla pari bit I-evenparity (default pretii) PARS II IMPAR;
4	Set subsisto bits	1-1x IMPEDIMENTUM, I subsisto aliquantulus (default pretii) 2-2 x IMPEDIMENTUM; II subsisto bits
5	Statuto tempore constant	0-0.8s; 1-4.0s;
6	Set range mensuræ	Id secundum mensam mensurandi septa)
7	Satus calibration processus	I-satus calibratiis offset (zeroing)
8	Fabrica reset	I-software fabrica reset

Range1	Range2	Range3	Range4	Range5	Range6	Range7	Range8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-250
0-1000	0-1500	0-2000	0-250	0-3000	0-4000	0-5000	0-7000

Notae:
• Si iniuriam vel extra valorem parametri inposuistis, valor 0xEEEE in registro mandato inscriptus est.
• Quotiens mandatum appellatur, tesseram comitari debet (1234 decimales).
• Vocatum mandatum per singulas tabulas subcriptio, in tesseram intrando complenda est.
