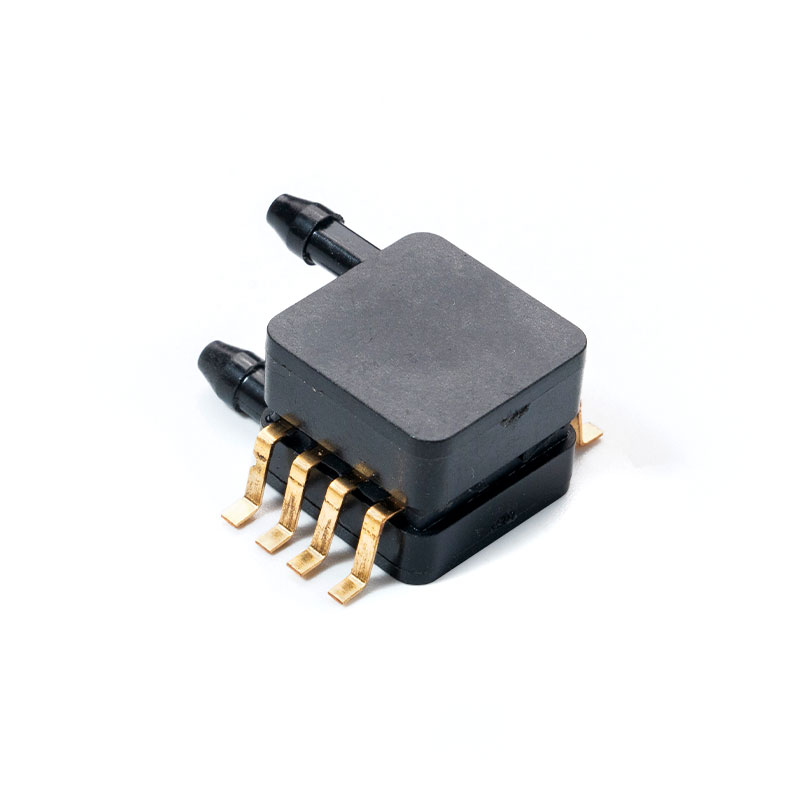

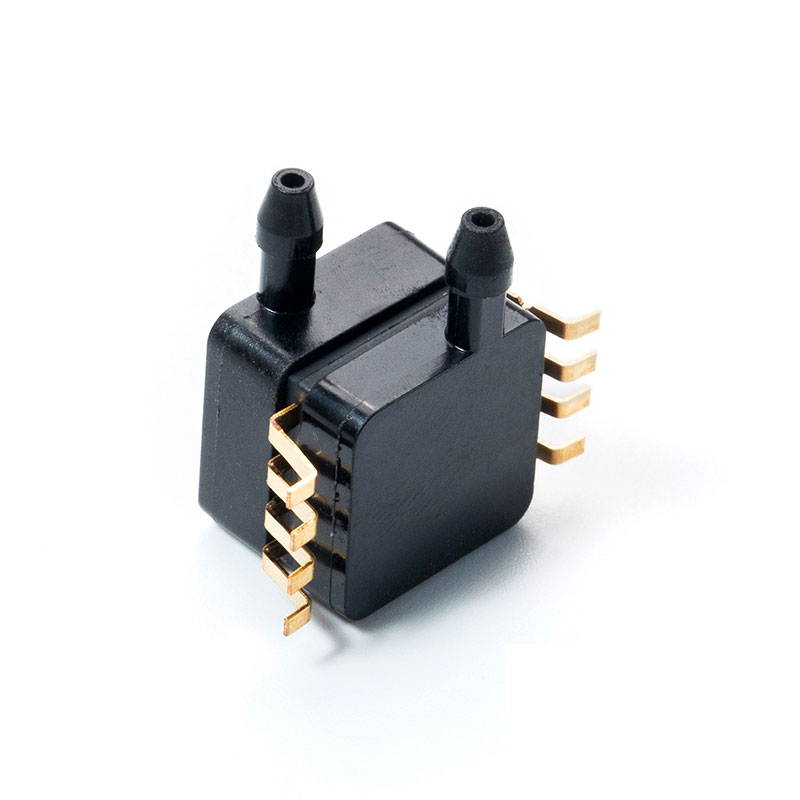

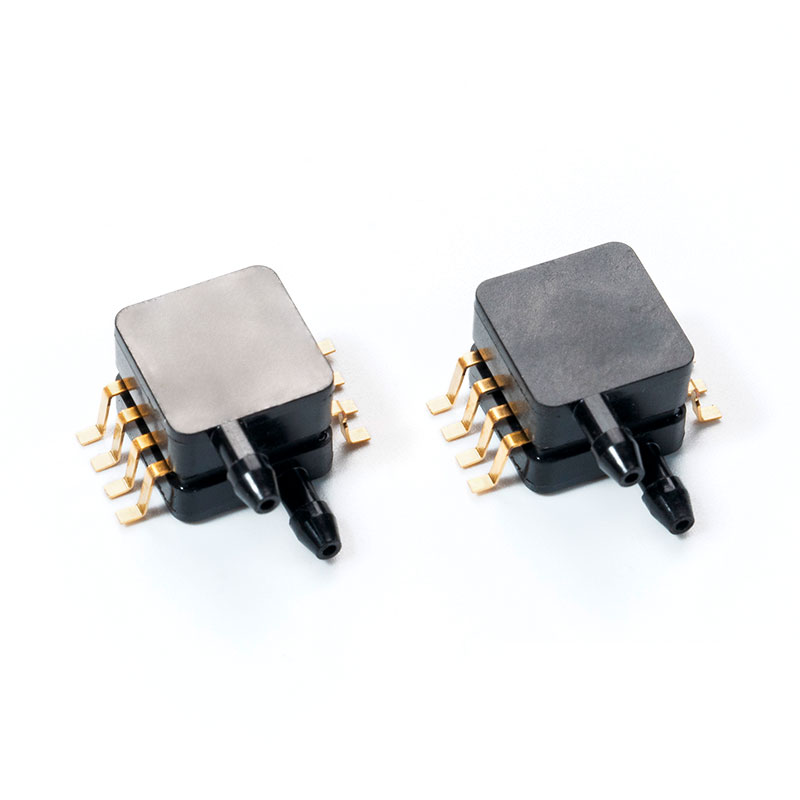

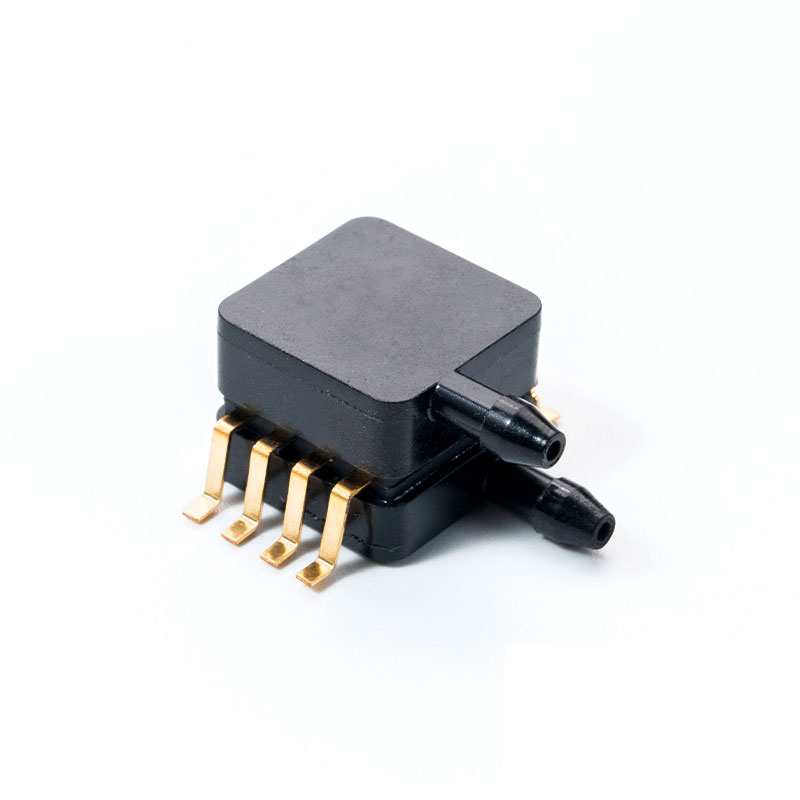

MCP7XXXDP, MCPV7XXXDP pressio differentialis sensoris

Series MCPV7005DP pressionem integralem pii sensorem habet
Conditiones, temperaturae compensatio et calibratio

I Generalis descriptio
Transductores piezoresistivi MCPV7005DP sunt pressionis sensoriis monolithic Pii. MCPV7005DP amplis applicationibus ordinatur, praesertim applicationes microcontroller vel microprocessoris cum inputibus analog-ad-digitalibus adhibitis. Hic transductor componit artes micromachining progressus, metallization tenues pelliculas, et processus bipolaris ad accuratam, summus gradus analog output signum, quod applicatae pressioni proportionalise est.

II Features et beneficia

1. Libitum pressura range: -5kpa~ 5kpa
2. genus pressura
Absoluta: Internum vacuum relatio et output proportionale est pressioni absolutae
Gauge pressionem: Ex pressuris atmosphaericis, outputum praebet et mutationem pressionis atmosphaerici
proportional
Pressura differentialis: Permittit pressura mensurae in duobus portubus pressura
3. Temperature compensatur super 10°C ad 60°C
4. Repono temperatus -40°C ad 125°C
5. Materia: Dura epoxy concha encapsulata integrata, plectrum aeris receptaculum, nylon summus temperatus.
6. Output signo: analog signum

III applicationis Agri

1. Medical: Monitores, Anesthesia Machines, Sanguis Analysis Equipment, Gas Chromatographia, Gas Instrumentatio, Equitum Aeris Pressura, Renum Dialysis Machinae, Nebulizers, Pneumatica Imperium, Machinis respiratoriis, Somnus Apnea Equipment, Spirometers, Ventilators.
2. Industriales: Barometricae Pressurae Mensurae, Fuci, Mensuratio Calibrators, Gas Chromatographia, Gas Instrumenta mensurans, Transmittentes, Indoor Aeris Qualitas, Vita Scientiarum, Pneumaticum Imperium, Tempestas Balloons.

2. Analo*g output technica parametri

Tabula 3. Analog output specifications

(VS = 5.0 Vdc, TA = 25°C, nisi aliud notetur).

Proprium	signum	Min.	Typ.	Maximilianus.	Unitas
Pressura dolor ¹	P _OP*	-5		5	kPa
Supple voltage ²	V _s	4.75	5	5.25	Vdc
Supple current	I _o	-	3	10	mAdc
Pressura offset3(10 °C ad 60 °C) @ VS = 5.0 Volts		0.155	0.2	0.245
Plena eu output ⁴		4.655	4.7	4.745
Full Scale Span (VFSS) ⁵	-	4.41	4.5-	4.59	V
Sagacitas ⁶	-	-	0.025	-
Sensibilitas			0.45		V/kPa
Operans temperatus range	Tstg	-40	-	85	°C
Responsum tempus ⁷	t _R	-	2.5	-	ms
Potentia in tempore ⁸			100		ms

1. 1.0 kPa (kiloPascal) valet 0.145 psi.
2. Fabrica est ratiometrica intra hanc extensionem specificatam.
3. Cinguli (Voff) definitur output intentionis ad pressionis minimae aestimatae.
4. Full scale output (VFSO) definitur output voltage ad maximum vel plenum pressionis aestimatae.
5. Spatium amplitudinis plenae (VFSS) definitur differentia algebraica inter output voltage in plena pressione aestimata et output voltage ad minimum aestimatum.
6. Accuracy (error budget) ex his constat;
• Linearity: Output deviatio a relatione recta cum pressione super determinatis pressionis range.
• Temperature hysteresis: Output deviatio ad quamlibet temperiem intra range operantem temperatura, postquam temperatura revolvitur ad minimum vel maximum puncta operativae temperaturae, cum nulla pressione differentiali applicata.
• Pressura hysteresis: Output deviatio ad quamlibet pressionem intra certum range, cum haec pressio revolvitur et a minima vel maxima pressione aestimata, ad 25 °C.
• TcSpan: Output digredior super temperatus range ex 10° ad 60°C, respectu 25°C.
• TcOffset: Output digredior cum minima pressione aestimata applicata, super temperaturas ambitus 10° ad 60°C, respectu 25°C.
• Variatio a Nominalibus: Variatio a valores nominales, pro spatio cinguli vel spatio pleno, ut cento VFSS, ad 25 °C.
7. Responsum tempus definitur esse tempus incrementalis mutationis in output ut ab 10% ad 90% suae finalis valoris, cum determinato gradu mutationis in pressura subiecta.
8. Fermentum tempus definitur ut tempus requiratur pro facto obviam determinato output voltage postquam pressura confirmata est.
